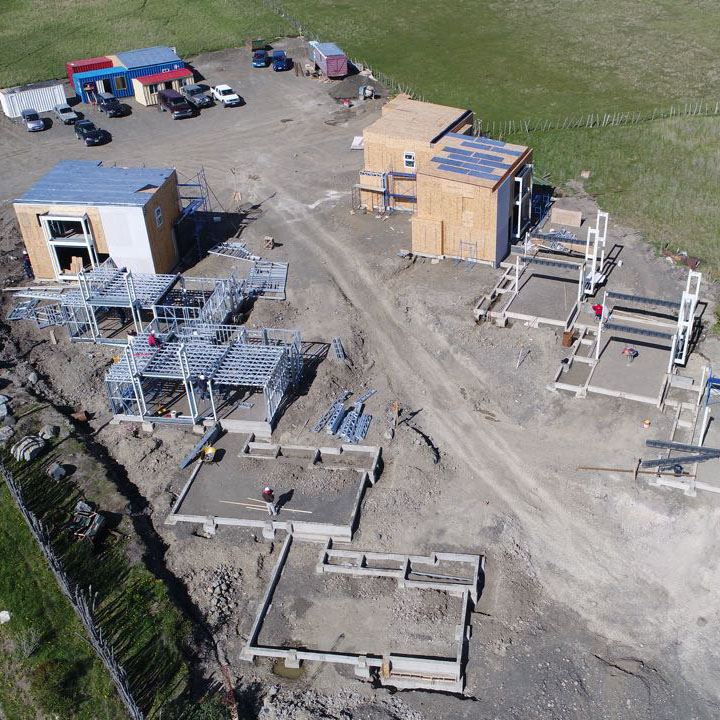

Questo progetto è una villa personalizzata in acciaio leggero, progettata dalla CBC Company per un cliente cileno, che include un totale di 24 unità collegate tra loro, ville a due piani-. Il progetto strutturale complessivo segue rigorosamente i requisiti di resistenza al vento e alla neve. I parametri dettagliati del progetto sono i seguenti:

Scala del progetto: 24 set di ville a schiera in acciaio leggero-a due piani

Dimensione unica dell'edificio: 9,35 m × 7,65 m (lunghezza × larghezza)

Area edificabile unica: 137 ㎡

Resistenza alla velocità del vento: 42m/s

Pressione base della neve: 50kg/㎡

Termine di spedizione: FOB Ningbo

Prezzo unitario del set singolo: 28.000 dollari USA

Volume di spedizione: 1 container high cube da 40HQ per villa singola







Tutti i materiali sono personalizzati e abbinati secondo i nodi del disegno costruttivo, e il consumo dettagliato dei materiali principali per una singola villa è come nella tabella seguente:

NO.	Nome del materiale	Specifiche e grado	Consumo del singolo edificio
1	Chiglia in acciaio leggero	G550-Acciaio zincato ad alta resistenza AZ150, serie 70/serie 89, spessore 0,95 mm	3,5 tonnellate
2	Materiale a spirale impermeabile SBS	Spessore 3 mm	86 ㎡
3	Materiale isolante termico OPP	Spessore 8mm	290 ㎡
4	Pannello murale esterno intagliato in metallo PU	Spessore 27mm	170 ㎡
5	Pannello in cartongesso-resistente all'umidità	Spessore 10 mm (posa a doppio-strato per sistema a parete)	560 ㎡
6	Pannello in fibra di cemento	9 mm/12 mm/18 mm (utilizzato per il rinforzo di aree umide e partizioni)	320 ㎡
7	Pavimento in fibra di cemento	Piastra portante a pavimento spessore 18 mm	70 ㎡
8	Tegola in metallo color acciaio	Spessore 0,6 mm	90 ㎡
9	Cotone isolante termico in lana di vetro	Spessore 100 mm (spazio riempito nella chiglia)	660 ㎡
10	Scheda OSB	Spessore 15mm	Abbinabile al sistema parete e tetto
11	Membrana traspirante	Membrana impermeabile e traspirante unidirezionale	Abbinabile al sistema parete e tetto
12	Pavimento composito	Spessore 12mm	Abbinabile al sistema a pavimento
13	Finestra con isolamento termico a doppi vetri- in lega di alluminio	Finestra a isolamento termico su misura	13 pezzi
14	Porta dell'isolamento termico	Porta a isolamento termico su misura	16 pezzi
15	Scala con struttura in acciaio	Scala personalizzata integrata	1 set per edificio







3.1 Sistema di tetto

Costruita rigorosamente in conformità con i nodi del disegno, la struttura a strati dall'interno all'esterno è: soffitto in cartongesso da 9 mm (pannello in fibra di cemento da 9 mm per le aree umide) → Isolamento in lana di vetro da 100 mm riempito nella chiglia → Chiglia in acciaio leggero serie 70 da 0,95 mm → Pannello OSB da 15 mm → Membrana traspirante unidirezionale → Strato di isolamento termico OPP da 8 mm → Strato impermeabile SBS da 3 mm → Strato superficiale di piastrelle metalliche in acciaio colorato da 0,6 mm.



3.2 Sistema di pareti esterne

Struttura a strati: doppio-strato da 10 mm-pannello di cartongesso resistente all'umidità (pannello in fibra di cemento da 10 mm per aree umide) → riempimento isolante in lana di vetro da 100 mm → chiglia in acciaio leggero serie 89 da 0,95 mm → pannello OSB da 15 mm → membrana traspirante → strato di isolamento termico OPP da 8 mm → finitura esterna del pannello isolante termico decorativo scolpito in metallo PU da 27 mm.



3.3 Sistema di pareti interne

Struttura a strati: doppio-pannello di cartongesso resistente all'umidità da 10 mm- su entrambi i lati (pannello in fibra di cemento da 10 mm per le aree umide) → Struttura della chiglia in acciaio leggero da 0,95 mm serie 89 → Isolamento termico in lana di vetro da 100 mm e riempimento di isolamento acustico all'interno della chiglia.





3.4 Sistema di pareti divisorie

Struttura a strati: pannello di cartongesso resistente all'umidità- da 10 mm (pannello in fibra di cemento da 12 mm per aree umide) → Chiglia in acciaio leggero serie 89 da 0,95 mm → Pannello in fibra di cemento da 18 mm per rinforzo isolante → Riempimento interno in lana di vetro da 100 mm, realizzando elevate prestazioni di isolamento acustico e isolamento antincendio tra le famiglie.



3.5 Sistema a pavimento

Struttura a strati: struttura della chiglia in acciaio leggero serie 89 da 0,95 mm → riempimento isolante in lana di vetro da 100 mm → piastra portante del pavimento in pannello di fibra di cemento da 18 mm → strato superficiale del pavimento composito da 12 mm.



3.6 Struttura ausiliaria

Telaio completo di struttura portante in acciaio, 1 set di scale in acciaio personalizzate, 13 unità di finestre con isolamento termico a doppio vetro in lega di alluminio- e 16 unità di porte con isolamento termico, formando un sistema di costruzione chiuso completo.







4.1 Vantaggi principali

Eccellente adattabilità climatica: Progettata per una forte resistenza al vento di 42 m/s e una pressione della neve di 50 kg/㎡, la chiglia in acciaio leggero ad alta resistenza G550-AZ150 ha un'elevata rigidità strutturale, che può adattarsi alle complesse condizioni atmosferiche di vento e neve in Cile, e la durata progettata è di oltre 50 anni.



Sistema di isolamento termico e risparmio energetico multi-strato: Dotato di lana di vetro da 100 mm + 8mm di isolamento OPP + 27mm di pannello isolante per pareti esterne in PU con struttura isolante composita multistrato-, finestre con doppi vetri- abbinati e porte con isolamento termico, le prestazioni complessive di conservazione del calore dell'edificio sono eccellenti, avrà una differenza di 5~8 gradi tra l'interno e l'esterno. che può ridurre efficacemente il consumo energetico degli edifici.



Design completo impermeabile e a prova di umidità-: Il tetto adotta materiale a spirale impermeabile SBS + sistema impermeabile a strati con membrana traspirante unidirezionale; le aree umide vengono sostituite con pannelli in fibra di cemento invece che con pannelli di cartongesso, il che risolve il problema dell'umidità delle pareti e della muffa nelle zone umide e migliora la durabilità dell'edificio.



Buone prestazioni di isolamento acustico e isolamento: La parete divisoria è dotata di pannello di rinforzo in fibra di cemento da 18 mm + imbottitura in lana di vetro a chiglia completa, e le pareti interne ed esterne adottano una piastra a doppio strato- abbinata a cotone isolante, che realizza un eccellente effetto di isolamento acustico (45 dB) e soddisfa gli standard di comfort residenziale.



Spedizione in container standardizzata: Il set singolo è imballato in un container da 40HQ con corrispondenza dei materiali standardizzata, senza tagli e scarti in loco-, tutto collegato e assemblato con bulloni e chiodi, comodo caricamento del container, bassi costi logistici e consegna rapida all'estero.



Elevata industrializzazione e costruzione rapida: tutti i componenti sono prefabbricati in fabbrica con specifiche unificate, costruzione di assemblaggio in loco-, ciclo di costruzione breve, meno influenzato dall'ambiente esterno e adatti alla replica di progetti in batch all'estero. per una casa singola, saranno necessari solo 4~5 lavoratori entro tre~quattro settimane





4.2 Svantaggi esistenti e spazio di ottimizzazione

Costo materiale complessivo elevato: L'intera casa adotta chiglia zincata G550 ad alte-specifiche, isolamento composito multi-strato e pannelli decorativi di qualità importata, con un costo elevato delle materie prime, con un prezzo unitario singolo di 28.000 dollari USA, che non presenta alcun vantaggio di prezzo nella competizione di mercato di fascia bassa-.



Processo di installazione in loco-complicato: i sistemi di tetto, pareti e pavimento presentano strutture composite multi-strato con molti tipi di materiali, che richiedono operai edili professionisti per l'installazione a strati, requisiti elevati per la tecnologia di costruzione in-sito e maggiori costi della manodopera di costruzione all'estero.



Accessori pesanti per pareti e pavimenti: Un gran numero di pannelli in fibra di cemento vengono utilizzati per il rinforzo e la sostituzione delle aree umide, il che aumenta il peso morto complessivo dell'edificio in acciaio leggero, indebolisce leggermente il vantaggio leggero delle strutture in acciaio leggero e aumenta adeguatamente il carico di trasporto.



Forma di aspetto architettonico unico: La parete esterna standardizzata in pannelli intagliati in metallo PU è fissata con stile, priva di spazio di personalizzazione personalizzato, il che non è adatta alla domanda del mercato delle ville personalizzate di fascia alta-.







Combinata con i principali mercati esteri di CBC (Sud America, Sud-Est asiatico, Medio Oriente, Africa), questa tabella analizza l'adattabilità di questo progetto di villa personalizzata in Cile in diversi mercati regionali dalle dimensioni dell'adattamento climatico, delle prestazioni strutturali, dell'adattabilità dei costi e della domanda di mercato:

Mercato di riferimento	Caratteristiche climatiche e ambientali	Adattabilità strutturale	Adattabilità di costi e prezzi	Grado di corrispondenza del mercato complessivo	Suggerimenti per l'ottimizzazione
Sud America (Cile, Argentina)	Vento forte, nevicate stagionali, grande escursione termica tra il giorno e la notte, clima costiero umido	La resistenza al vento di . 42m/s altamente abbinata e la pressione della neve di 50 kg/㎡ soddisfano pienamente gli standard di carico locali; Il sistema di isolamento multistrato-e resistente all'umidità-si adatta ai cambiamenti locali di temperatura e umidità	Medio. I residenti locali hanno requisiti elevati in termini di qualità residenziale e possono accettare prezzi delle case di fascia media e alta-; l'ordinazione in batch riduce i costi complessivi	★★★★★ (Eccellente)	Conservare la configurazione strutturale originale, arricchire adeguatamente gli stili di aspetto delle pareti esterne per soddisfare le esigenze estetiche locali
Sud-est asiatico	Alta temperatura ed elevata umidità tutto l'anno, frequenti tifoni, nessuna richiesta di pressione della neve	Fondamentalmente abbinato. La forte resistenza al vento incontra il tempo dei tifoni; Il sistema a prova di umidità-si adatta agli ambienti con elevata umidità. La progettazione della pressione della neve è ridondante	Livello di corrispondenza basso. L'elevata-resistenza alla neve e i materiali isolanti spessi aumentano i costi inutili, il prezzo unitario elevato non è adatto per l'edilizia civile di massa	★★★☆☆ (Medio)	Annullare la configurazione del rinforzo della pressione della neve, ridurre lo spessore del materiale isolante, ridurre i costi complessivi per le vendite di massa
Mercato del Medio Oriente	Secco e caldo, forte vento di sabbia, grande differenza di temperatura tra giorno e notte, assenza di neve e ambiente umido	Parzialmente corrispondente. L'elevata resistenza al vento si adatta al vento sabbioso; il sistema di isolamento termico si adatta alle alte temperature. La configurazione a prova di umidità-e per aree umide è ridondante	Medio. Il mercato residenziale-di fascia alta può accettare il prezzo, ma il mercato civile è sensibile ai costi	★★★☆☆ (Medio)	Rimuovere i materiali ridondanti a prova di umidità-, ottimizzare la struttura di radiazione termica delle pareti esterne, adattarsi al clima secco e caldo
Mercato africano	Alte temperature, siccità, vento forte occasionale, bassi requisiti standard di edilizia residenziale	Prestazioni in eccesso. La resistenza al vento, la resistenza alla neve e la configurazione di isolamento multi-strato originale superano di gran lunga la domanda edilizia locale	Livello di corrispondenza basso. Il prezzo unitario è troppo alto per il mercato africano dell’edilizia civile di massa, mancanza di competitività in termini di costi	★★☆☆☆ (Scarso)	Semplifica la configurazione strutturale, riduci le specifiche dei materiali, rimuovi la progettazione ridondante delle prestazioni e lancia la versione semplificata a basso-costo







Questo progetto di villa cilena in acciaio leggero da 24-set adotta un design strutturale personalizzato di alto-standard, con eccezionale resistenza al vento, alla neve, isolamento termico, impermeabilità e prestazioni di isolamento acustico. La configurazione complessiva dei materiali è completa, il sistema di costruzione è maturo ed è altamente adattato all'ambiente del mercato cileno sudamericano e agli standard residenziali. Tuttavia, a causa delle specifiche elevate dei materiali di supporto, il costo complessivo è relativamente elevato, con conseguenti alcune limitazioni nel mercato di fascia bassa-del Sud-est asiatico, dell'Africa e di altre regioni. Nella successiva promozione del mercato, l'ottimizzazione differenziata della configurazione del prodotto può essere effettuata in base alle caratteristiche climatiche e al livello di consumo delle diverse regioni, in modo da migliorare la competitività sul mercato globale dei prodotti per ville in acciaio leggero CBC.
