Ufficio temporaneo per contenitori flatpack CBC per la società PTC cilena

Progettazione, elenco dei materiali e adattabilità al mercato dell'ufficio temporaneo di contenitori flatpack CBC per la società PTC cilena





Questo progetto è un ufficio di costruzione temporaneo a due piani-costruito per il cantiere della società cilena PTC, utilizzando case container Flatpack standard CBC. Le dimensioni standard della casa container CBC Flatpack sono L2438 mm × L6000 mm × A2591 mm. Ogni container è composto da un tetto integrale in schiuma PU (con circuiti prefabbricati in fabbrica), un pavimento completamente prefabbricato (struttura in acciaio con configurazione per canali d'acqua, pavimento in fibra di cemento e pavimento in PVC da 2 mm), 14 pezzi di pannelli sandwich con scanalatura maschio e femmina in EPS-({9}}(spessore 75 mm, con porte e finestre prefabbricate) e 4 colonne CBC-su misura. L'intero edificio è composto da 16 container standard in totale, di cui 11 container al primo piano e 5 container al secondo piano, con una disposizione ragionevole per soddisfare le esigenze funzionali dell'ufficio, della ristorazione, dei servizi igienici e del riposo del cantiere.

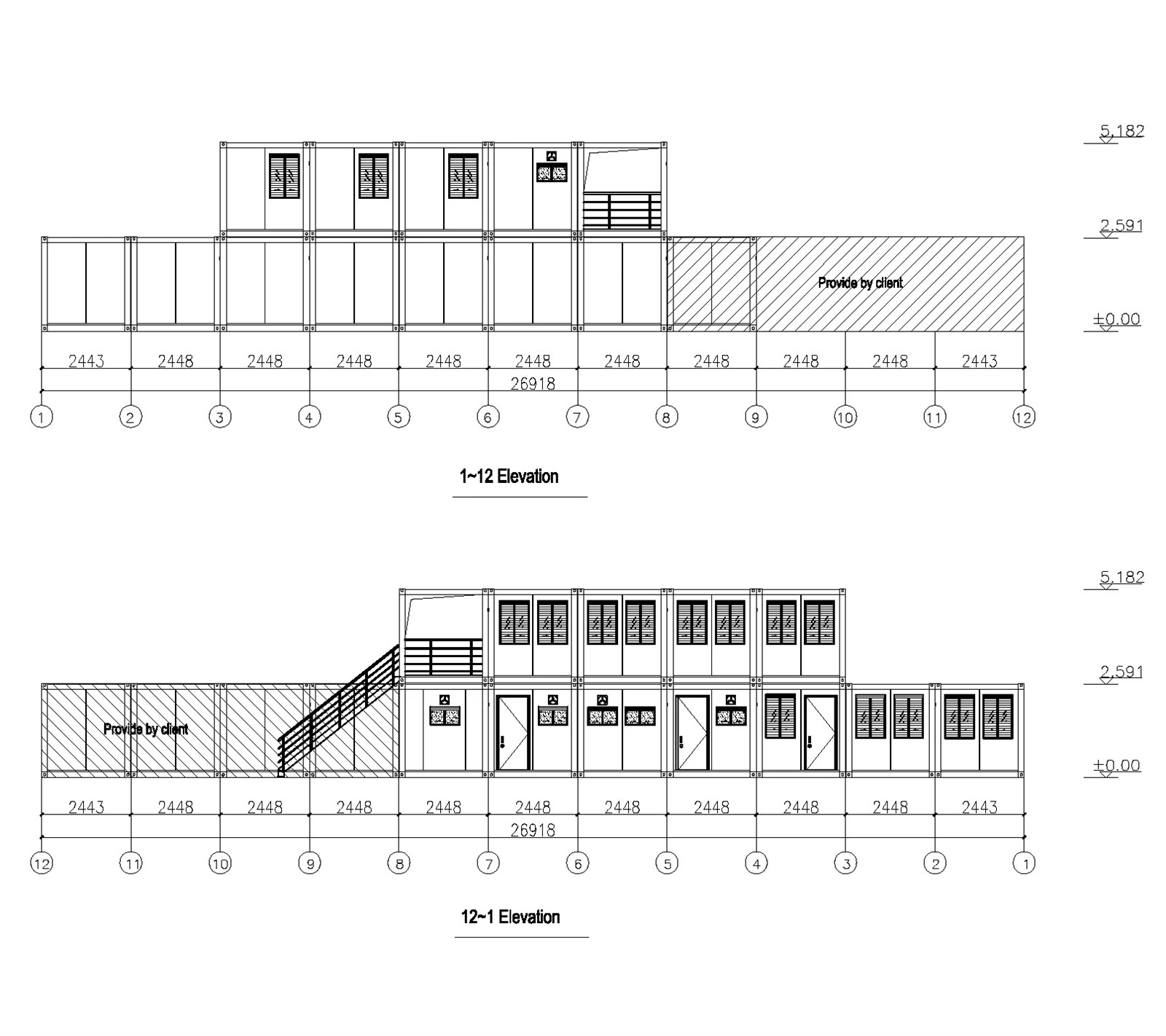

2.1 Disposizione generale

L'ufficio temporaneo è un edificio a due- piani con un totale di 16 contenitori Flatpack standard CBC. Il primo piano è composto da 11 container disposti da ovest a est, mentre il secondo piano è composto da 5 container, che sono posizionati direttamente sopra i container dal 3° al 7° del primo piano. Il tetto dei restanti container al primo piano si trasforma in un balcone accessibile, chiuso da ringhiere personalizzate CBC. Sul lato nord del primo piano è installata una scala in acciaio CBC per collegare il primo e il secondo piano per il traffico verticale.

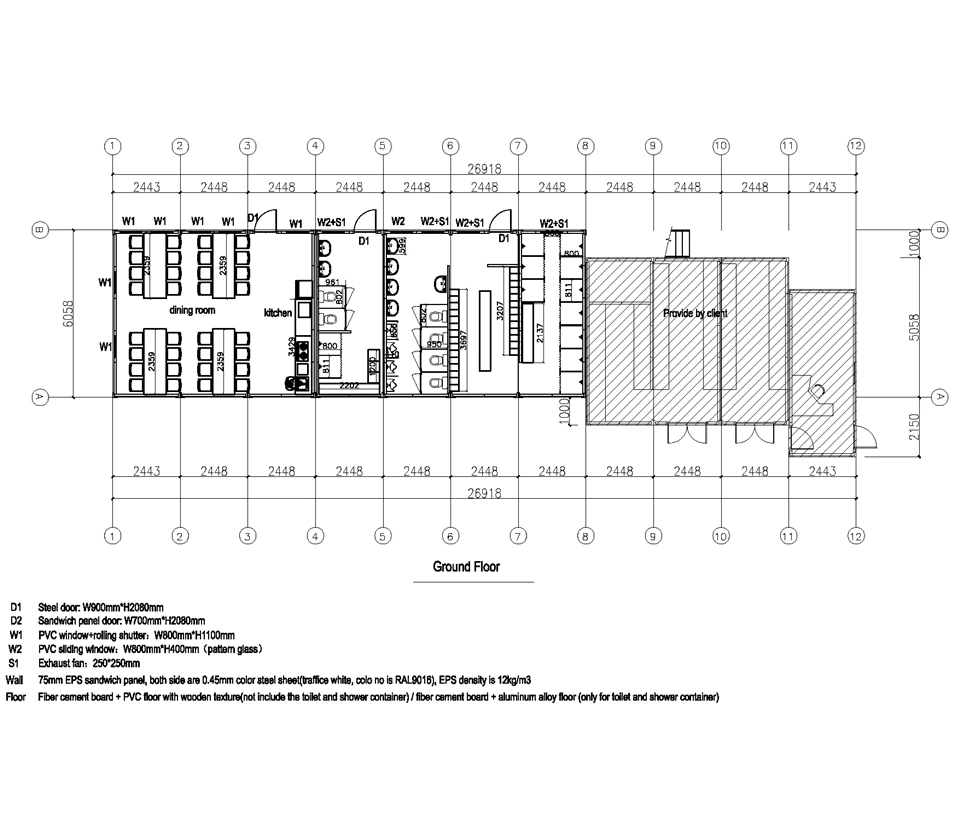

2.2 Progettazione del primo piano (11 container)

Container 1-3 (più a ovest): collegati come una grande mensa integrata. I tre contenitori sono strettamente collegati tramite parti di collegamento personalizzate CBC e le partizioni interne vengono rimosse per formare un ampio spazio. I corsi d'acqua prefabbricati del pavimento del container sono collegati per soddisfare il fabbisogno idrico della mensa (come acqua potabile e acqua per la pulizia). I circuiti prefabbricati nel tetto in schiuma PU vengono prolungati e collegati per installare l'illuminazione e le apparecchiature elettriche necessarie per la mensa.

Container 4-5: utilizzati come servizi igienici. Il Container 4 è concepito come toilette per uomini, mentre il Container 5 è concepito come toilette per donne. Il sistema di canalizzazione prefabbricato del pavimento del container viene utilizzato per installare vaschette accovacciate, lavandini e altri servizi sanitari, e il sistema di drenaggio è collegato alla tubazione di drenaggio temporanea in loco. Le porte e le finestre prefabbricate sui pannelli a parete vengono mantenute per garantire la ventilazione e l'illuminazione della toilette.

Container 6-7: Adibiti a spogliatoi e bagni pubblici. Il container 6 è lo spogliatoio, con semplici armadietti installati (fissati sulla struttura in acciaio del container); Il Container 7 è il bagno pubblico, che utilizza il canale d'acqua prefabbricato del container per installare docce e lavandini, e svolge un buon lavoro di trattamento impermeabile sul pavimento in PVC da 2 mm. I pannelli a parete sono dotati di finestre di ventilazione per evitare l'accumulo di umidità.

Container 8-10: collegati come un ampio-ufficio, spostato complessivamente di 1,5 metri verso sud rispetto ai container 1-7 e 11. I tre container sono collegati in un unico insieme, con le partizioni interne rimosse per formare un'area ufficio aperta per il lavoro del personale in loco. Vengono utilizzati i circuiti prefabbricati e l'illuminazione nel tetto e vengono installate prese aggiuntive a seconda delle esigenze. Le porte e le finestre prefabbricate sui pannelli a parete sono opportunamente regolate per garantire una buona illuminazione e ventilazione.

Container 11: Spostato di 1,5 metri verso sud rispetto ai Container 8-10 (3 metri verso sud rispetto ai Container 1-7), adibito ad ufficio direzionale indipendente. Il contenitore conserva la sua struttura originale indipendente, con scrivania, sedia e schedario collocati al suo interno. La porta e la finestra prefabbricate sul pannello a parete vengono utilizzate come finestra di ingresso, uscita e illuminazione, e il circuito interno è collegato per installare l'aria condizionata, l'illuminazione e altre apparecchiature.

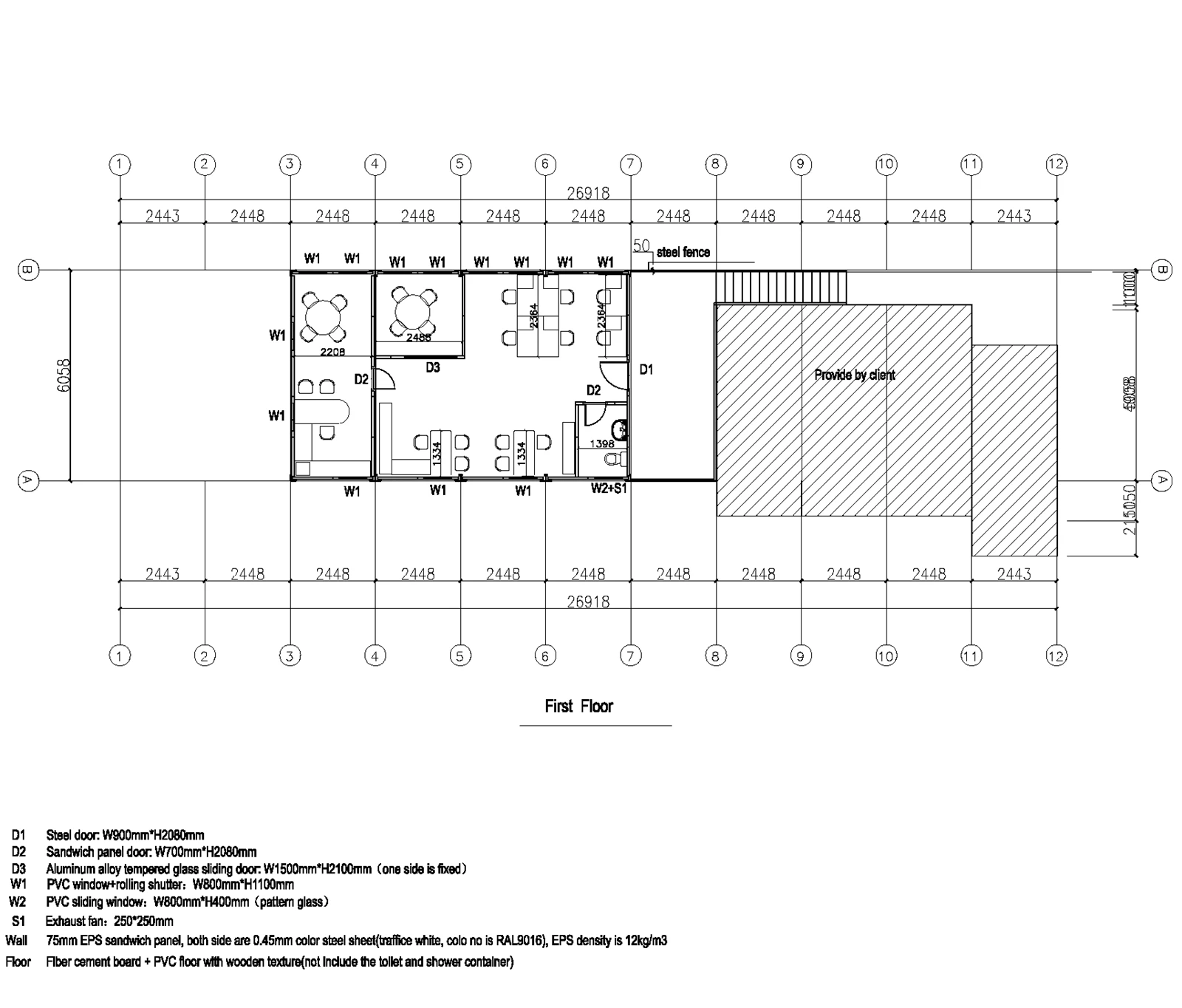

2.3 Progettazione del secondo piano (5 container)

Il secondo piano è composto da 5 container, posizionati rispettivamente direttamente sopra i container dal 3° al 7° al primo piano e collegati in un ampio-ufficio. I 5 container sono strettamente collegati tramite parti di collegamento personalizzate CBC e le partizioni interne vengono rimosse per formare un'area ufficio aperta per il team di gestione. Il tetto prefabbricato in schiuma PU (con circuiti) e il pavimento di ciascun container vengono mantenuti e collegati. I pannelli murari sui lati est e ovest sono dotati di finestre aggiuntive per aumentare l'illuminazione. I lati sud e nord del secondo piano sono dotati di ringhiere (coerenti con le ringhiere dei balconi del primo piano) per garantire la sicurezza.

2.4 Progettazione di strutture ausiliarie

Scala in acciaio CBC: installata sul lato nord del primo piano, tra i container 8 e 9, collega il primo piano e il secondo piano. La scala è realizzata con struttura in acciaio personalizzata CBC, con una larghezza di 1,2 metri, gradini antiscivolo-e corrimano su entrambi i lati (coerenti con lo stile del parapetto del balcone). La scala è fissata sulla struttura in acciaio del container per garantire stabilità e soddisfare i requisiti sismici del Cile.

Balcone accessibile: i tetti dei container 1-2, 8-11 al primo piano vengono trasformati in balconi accessibili (il tetto dei container 3-7 è coperto dai container del secondo piano). Il tetto in schiuma PU del container viene utilizzato come pavimento del balcone e le ringhiere personalizzate CBC (altezza 1,1 metri) sono installate attorno al balcone per garantire la sicurezza. Le ringhiere sono fissate sulle colonne del contenitore per garantire stabilità.

Parti di collegamento: tutti i container (incluso il collegamento tra il primo e il secondo piano e il collegamento tra container adiacenti sullo stesso piano) sono collegati utilizzando bulloni di collegamento e strisce di tenuta ad alta resistenza personalizzati CBC per garantire la stabilità complessiva dell'edificio e prevenire perdite d'acqua e di aria.

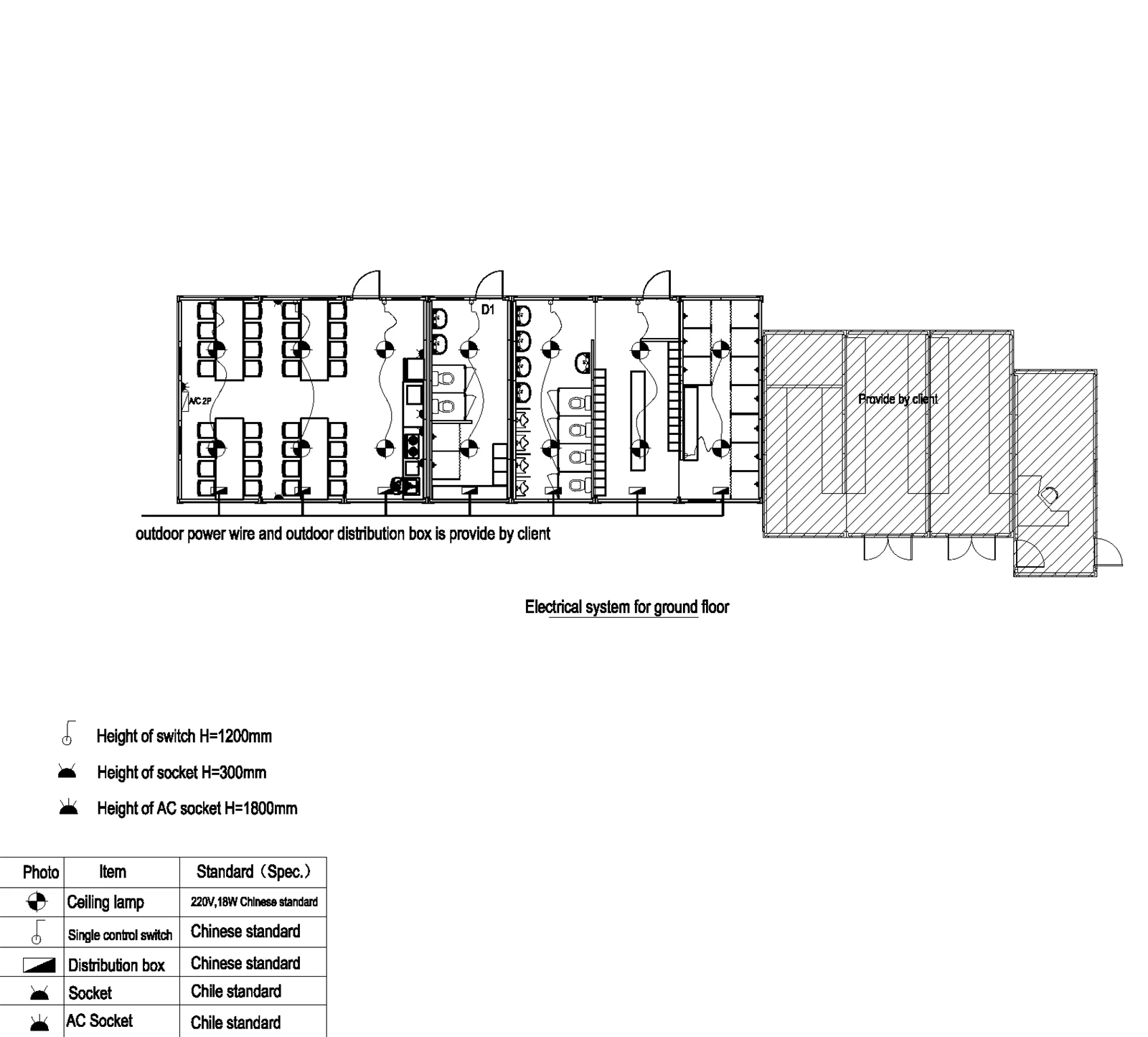

Ampliamento idrico ed elettrico: sulla base dell'impianto idrico ed elettrico prefabbricato del container, estendere le tubazioni e i circuiti dell'acqua per soddisfare le esigenze funzionali di ciascuna area (come la mensa, il bagno e l'aria condizionata degli uffici). I tubi e i circuiti dell'acqua adottano materiali resistenti alla corrosione-per adattarsi al clima locale del Cile.





L'elenco dei materiali è diviso in tre parti: componenti standard del contenitore, materiali ausiliari e di collegamento personalizzati e materiali funzionali aggiuntivi, garantendo precisione e dettaglio come riferimento costruttivo. Tutti i materiali soddisfano gli standard pertinenti del Cile e i requisiti di qualità della società CBC.

3.1 Componenti del contenitore standard (16 contenitori in totale)

Nome del materiale	Specifica/Modello	Quantità	Dosaggio (kg)	Osservazioni
Tetto integrale in schiuma PU (con circuito prefabbricato)	L2438×L6000mm, con cavi e lampade prefabbricate	16 pezzi	2880	Standard CBC, ciascuno 180 kg; circuito prefabbricato in fabbrica
Pavimento prefabbricato	L2438×L6000mm, struttura in acciaio + canale d'acqua + pavimento in fibra di cemento + 2mm pavimento in PVC	16 pezzi	5760	Standard CBC, ciascuno 360 kg; corso d'acqua prefabbricato per l'uso quotidiano
Pannello da parete sandwich-e-scanalatura in EPS	75mm di spessore, con serramenti prefabbricati	224 pezzi	7840	14 pezzi per contenitore, ciascuno da 35 kg; porte e finestre prefabbricate
Colonna personalizzata CBC	H2591mm, struttura in acciaio, personalizzata da CBC	64 pezzi	3840	4 pezzi per contenitore, ciascuno da 60 kg; utilizzato per sostenere il tetto e collegare i pavimenti
Accessori prefabbricati per porte e finestre	In abbinamento al pannello a parete, telaio in lega di alluminio	32 set (16 porte, 16 finestre)	512	1 porta e 1 finestra per contenitore, ogni set da 16 kg
Accessori per circuiti prefabbricati	Interruttori, prese, fili, lampade	16 set	256	Corrispondente al circuito del tetto in schiuma PU, ogni set pesa 16 kg
Accessori prefabbricati per vie navigabili	Tubi dell'acqua, valvole, connettori	16 set	384	In abbinamento al pavimento prefabbricato, ogni set 24 kg
Totale parziale dei componenti standard	-	-	21472	-



3.2 Collegamenti personalizzati e materiali ausiliari

Nome del materiale	Specifica/Modello	Quantità	Dosaggio (kg)	Osservazioni
Bullone di collegamento personalizzato ad alta resistenza-CBC	M20×80, grado 10,9, anti-corrosione	800 pezzi	720	Utilizzato per collegare contenitori e piani adiacenti; ciascuno 0,9 kg
Striscia di tenuta	Impermeabile e antipolvere, materiale EPDM	1000 metri	500	Utilizzato per le lacune di collegamento del contenitore; 0,5 kg al metro
Scala in acciaio su misura CBC	Larghezza 1,2 m, struttura in acciaio, gradini-antiscivolo	1 set	800	Collegare il primo e il secondo piano, con corrimano; progettazione anti-sismica
Ringhiera del balcone personalizzata CBC	Altezza 1,1 m, struttura in acciaio, anti-corrosione	80 metri	960	Utilizzato per il balcone accessibile al primo-piano e il perimetro del secondo-piano; 12 kg al metro
Trave di collegamento in acciaio	H200×100×5×8, struttura in acciaio	30 pezzi	720	Utilizzato per rafforzare la connessione tra i contenitori; ciascuno 24 kg
Vernice anti-corrosione	Anti-ruggine, anti-ultravioletto, adatto al clima del Cile	50 barili	500	10 kg al barile; utilizzato per componenti in acciaio come scale e ringhiere
Totale parziale dei materiali ausiliari personalizzati	-	-	4200	-



3.3 Materiali funzionali aggiuntivi

Nome del materiale	Specifica/Modello	Quantità	Dosaggio (kg)	Osservazioni
Servizi igienici	Vaschette alla turca, lavandini, docce	1 set (6 padelle accovacciate, 4 vasche, 4 docce)	360	Utilizzato per servizi igienici (Container 4-5) e bagni (Container 7)
Prolunga per tubo dell'acqua	Materiale PVC, Φ50/Φ32	200 metri	200	Estendere la via d'acqua prefabbricata per collegare i servizi igienici e la mensa
Estensione del circuito	Filo di rame, 2,5 mm²/4 mm²	300 metri	150	Estendi il circuito prefabbricato per installare prese aggiuntive e condizionatori
Prese e interruttori aggiuntivi	Impermeabile, di tipo industriale	50 set	50	Utilizzato per uffici, mensa e altre aree; ciascuno 1kg
Rivestimento impermeabile	Rivestimento impermeabile in poliuretano	20 barili	200	10 kg al barile; adibito a bagno (Contenitore 7) e pavimento balcone
Armadietto	Struttura in acciaio, anta singola	20 pezzi	600	Utilizzato per spogliatoio (Contenitore 6); ciascuno 30 kg
Finestra aggiuntiva	Lega di alluminio, 1,2 m×1,0 m, con vetro	10 pezzi	320	Installato sui container del secondo-piano per aumentare l'illuminazione
Totale parziale dei materiali funzionali aggiuntivi	-	-	1880	-



3.4 Dosaggio totale del materiale

Dosaggio totale dei componenti del contenitore standard: 21472 kg (21,47 tonnellate)

Dosaggio totale di materiali ausiliari personalizzati: 4200 kg (4,20 tonnellate)

Dosaggio totale di materiali funzionali aggiuntivi: 1880 kg (1,88 tonnellate)

Dosaggio totale dell'intero progetto: 27552 kg (27,55 tonnellate)



4.1 Elevato grado di prefabbricazione e costruzione rapida

Tutti i componenti della casa container CBC Flatpack (tetto, pavimento, pannelli a parete, colonne) sono prefabbricati in fabbrica, compresi circuiti, corsi d'acqua, porte e finestre. In cantiere sono necessari solo il montaggio e il collegamento, il che riduce notevolmente i tempi di costruzione. Per questo progetto di ufficio temporaneo a due-piani, l'-assemblaggio in loco può essere completato entro 15 giorni, il che è molto più veloce della tradizionale struttura in mattoni-cemento, soddisfacendo efficacemente le urgenti esigenze del cantiere per spazi per uffici temporanei.



4.2 Forte mobilità e riusabilità

La casa del container adotta un design modulare e ogni container è un'unità indipendente, che può essere smontata, spostata e riutilizzata in modo flessibile. Una volta completato il progetto di costruzione della società PTC, l'ufficio temporaneo può essere smontato e trasportato in altri cantieri per il rimontaggio, riducendo lo spreco di materiali e i costi di costruzione. Allo stesso tempo, i danni al cantiere durante lo smontaggio e il montaggio sono minimi, il che è in linea con il concetto di costruzione verde.



4.3 Buona stabilità strutturale e prestazione sismica

La casa container è composta da colonne e parti di collegamento con struttura in acciaio ad alta resistenza-, con una forte stabilità complessiva. Combinato con il design anti-sismico della scala in acciaio e delle travi di collegamento, può soddisfare i requisiti di intensità sismica del Cile (fino a 9 gradi). Il tetto in schiuma PU integrale e i pannelli a parete sandwich in EPS hanno una buona resistenza al vento, che può adattarsi al forte vento nelle zone costiere del Cile.



4.4 Funzioni complete e utilizzo confortevole

Il pavimento prefabbricato del container è dotato di un sistema completo di canali d'acqua e di un pavimento a due-strati (pavimento in fibra di cemento + pavimento in PVC), impermeabile e resistente all'usura-; il tetto integrale in schiuma PU ha buone prestazioni di isolamento termico e circuiti prefabbricati, in grado di soddisfare le esigenze di illuminazione e apparecchiature elettriche; i pannelli a parete sandwich in EPS hanno buoni effetti di isolamento termico e acustico, creando un ambiente di lavoro e di vita confortevole per il personale in loco-. La disposizione ragionevole del progetto (mensa, servizi igienici, ufficio, spogliatoio) soddisfa anche le esigenze multi-funzionali del cantiere.



4.5 Economico e rispettoso dell'ambiente

La casa container ha costi di costruzione bassi, un periodo di costruzione breve e può essere riutilizzata più volte, il che riduce notevolmente il costo complessivo degli edifici temporanei. Allo stesso tempo, la prefabbricazione in fabbrica riduce i-rifiuti edili in loco e i materiali sono riciclabili, il che è in linea con il trend globale di sviluppo verde e a basse-carbonio. Inoltre, il trattamento anti-corrosione dei componenti in acciaio prolunga la durata dell'edificio, riducendo ulteriormente i costi della manutenzione successiva.



L'ufficio temporaneo del container CBC Flatpack, con i suoi vantaggi di costruzione rapida, forte mobilità, funzioni complete e buona stabilità, ha un ampio campo di applicazione, che comprende principalmente i seguenti campi:

5.1 Strutture temporanee di cantiere

Viene utilizzato principalmente come uffici temporanei, dormitori, mense, servizi igienici, spogliatoi e altre strutture nei cantieri edili (come costruzioni di edifici, strade, ponti, ecc.), in grado di soddisfare le esigenze abitative e lavorative del personale in loco-. Questo progetto è una tipica applicazione nel cantiere della società cilena PTC.



5.2 Salvataggio di emergenza e soccorso in caso di catastrofe

In caso di disastri naturali (terremoti, inondazioni, tifoni, ecc.), la casa container può essere rapidamente trasportata nell'area del disastro e assemblata in case di reinsediamento temporaneo, punti medici, centri di comando, ecc., grazie alla sua rapida velocità di assemblaggio e alla forte mobilità, che fornisce un supporto tempestivo per il salvataggio di emergenza e i soccorsi in caso di calamità.



5.3 Strutture commerciali e pubbliche temporanee

Possono essere utilizzati come strutture commerciali temporanee (negozi temporanei, padiglioni espositivi, stand) e strutture pubbliche (ospedali temporanei, scuole, centri di servizi comunitari) in aree con esigenze temporanee, come rinnovamento urbano, attività su larga-scala e aree remote con infrastrutture sottosviluppate.



5.4 Edifici temporanei di imprese industriali e minerarie

Nelle imprese industriali e minerarie (miniere, fabbriche, ecc.), può essere utilizzato come uffici temporanei, turni, magazzini e locali di manutenzione per il personale in loco-, adattandosi al duro ambiente di lavoro delle aree industriali e minerarie grazie alla sua forte stabilità strutturale e alle sue prestazioni anti-corrosive.



5.5 Aree remote e operazioni sul campo

Per le operazioni sul campo (esplorazione geologica, esplorazione petrolifera, costruzione di energia, ecc.) e aree remote con trasporti scomodi e infrastrutture sottosviluppate, la casa container è facile da trasportare e montare e può fornire uno spazio di vita e di lavoro temporaneo stabile e confortevole per il personale.



I principali mercati di CBC includono Cile, Filippine, Papua Nuova Guinea, Sud Africa e altri paesi. La casa container CBC Flatpack, con il suo design modulare e le prestazioni regolabili, può essere adattata alle diverse condizioni naturali, alle esigenze del mercato e agli standard pertinenti di ciascun paese attraverso semplici regolazioni, dimostrando una buona adattabilità al mercato.

6.1 Mercato delle Filippine

Le Filippine si trovano nella zona climatica tropicale monsonica, con temperature elevate, forti piogge, frequenti tifoni (velocità base del vento fino a 50 m/s) e frequenti terremoti (intensità sismica fino a 7-8 gradi). Le misure di adeguamento dell'adattabilità della casa container sono le seguenti: 1) Regolazione della resistenza al vento: rafforzare la connessione tra i container, aumentare il numero di bulloni di collegamento e travi di collegamento e ottimizzare la struttura del tetto per migliorare la resistenza al vento; 2) Adeguamento sismico: aggiungere cuscinetti isolanti antisismici nella parte inferiore delle colonne del contenitore per ridurre l'impatto dei terremoti e utilizzare nodi di collegamento più flessibili per migliorare la duttilità della struttura; 3) Regolazione anti-corrosione e protezione dall'umidità-: adottare vernice anticorrosione di-grado superiore-per i componenti in acciaio per adattarsi al clima marino umido e salato e aggiungere strati resistenti all'umidità nei pannelli delle pareti e nei pavimenti per prevenire l'accumulo di umidità; 4) Regolazione del drenaggio: ottimizzare la pendenza del tetto e aggiungere ulteriori tubi di drenaggio per garantire un drenaggio regolare in caso di forti piogge. La casa container può essere utilizzata come struttura temporanea per cantieri edili, case di reinsediamento di emergenza e altri campi nelle Filippine, soddisfacendo le esigenze del mercato locale.



6.2 Mercato della Papua Nuova Guinea

La Papua Nuova Guinea si trova nella zona climatica della foresta pluviale tropicale, con temperature elevate, elevata umidità, forti piogge, frequenti terremoti e condizioni geologiche complesse (molte aree montuose, scarsa capacità portante delle fondazioni). Le misure di adeguamento dell'adattabilità sono le seguenti: 1) Adeguamento delle fondazioni: Per le aree con scarsa portanza delle fondazioni, adottare fondazioni a nastro o su pali per migliorare la portanza; 2) Regolazione della ventilazione e della resistenza all'umidità-: aumentare il numero di finestre e installare ventole per migliorare la ventilazione interna e utilizzare materiali centrali in EPS-resistenti all'umidità per i pannelli murali per prevenire la corrosione dovuta all'umidità; 3) Adeguamento dei trasporti e della costruzione: dividere i componenti di grandi dimensioni in piccole sezioni per consentire ai trasporti di adattarsi al traffico sottosviluppato nelle aree montuose e adottare metodi di connessione semplici e facili da-costruire-per adattarsi al livello di costruzione locale; 4) Adeguamento della resistenza sismica e al vento: fare riferimento ai codici di progettazione sismica locale, ottimizzare il sistema strutturale per migliorare le prestazioni sismiche e rafforzare i pannelli del tetto e delle pareti per resistere ai forti venti e alle forti piogge. La casa container è molto adatta per uffici temporanei, dormitori e altre strutture nei cantieri e nelle aree minerarie della Papua Nuova Guinea.



6.3 Mercato del Sud Africa

Il Sud Africa ha un clima subtropicale, con una grande differenza di temperatura tra il giorno e la notte, forte radiazione solare, forti venti e terremoti occasionali (intensità sismica fino a 6-7 gradi) ed elevata umidità in alcune aree. Le misure di adeguamento dell'adattabilità sono le seguenti: 1) Regolazione dell'isolamento termico: aggiungere uno strato di cotone isolante termico tra il tetto e i pannelli delle pareti per migliorare le prestazioni di isolamento termico e utilizzare piastre di acciaio colorate con rivestimento anti-ultravioletti per rallentare l'invecchiamento causato dalla forte radiazione solare; 2) Regolazione anti-corrosione: adottare la zincatura a caldo-+trattamento di verniciatura anticorrosione per i componenti in acciaio per adattarsi all'umidità e al clima locali e prolungare la durata di servizio; 3) Regolazione della differenza di temperatura: impostare giunti di dilatazione nella struttura per rilasciare lo stress causato dall'espansione e dalla contrazione termica, prevenendo la deformazione strutturale; 4) Adeguamento al vento e sismico: Aumentare opportunamente la dimensione della sezione delle colonne e delle travi di collegamento per migliorare la resistenza al vento e la prestazione sismica. La casa container può essere utilizzata come uffici temporanei, strutture commerciali e case di reinsediamento di emergenza in Sud Africa, soddisfacendo la domanda del mercato locale di edifici temporanei con risparmio energetico, protezione ambientale e stabilità.



6.4 Sintesi dell'adattabilità del mercato

La casa container CBC Flatpack ha un design modulare e standardizzato e i suoi componenti principali (tetto, pavimento, pannelli a parete) possono essere regolati in base al clima locale (temperatura, precipitazioni, velocità del vento), alle condizioni geologiche (capacità portante della fondazione, intensità sismica), alle esigenze del mercato (requisiti funzionali, livello di costruzione) e ai codici pertinenti di ciascun paese. Ha una buona adattabilità nei principali mercati di CBC (Cile, Filippine, Papua Nuova Guinea, Sud Africa, ecc.), può soddisfare le diverse esigenze dei diversi mercati per le costruzioni temporanee e ha ampie prospettive di mercato.



L'ufficio temporaneo a due-piani progettato per la società cilena PTC utilizzando case container Flatpack standard CBC soddisfa pienamente le esigenze funzionali del cantiere, con un layout ragionevole, strutture complete ed un elenco dettagliato e accurato dei materiali come riferimento per la costruzione. La casa container CBC Flatpack presenta i vantaggi di una costruzione rapida, forte mobilità, buona stabilità, funzioni complete, economia e protezione ambientale e ha un ampio campo di applicazione, che può essere ampiamente utilizzato nei cantieri edili, nel salvataggio di emergenza, nelle imprese industriali e minerarie e in altri campi. Allo stesso tempo, attraverso semplici aggiustamenti adattativi, la casa container può soddisfare le diverse esigenze degli altri principali mercati di CBC (Filippine, Papua Nuova Guinea, Sud Africa, ecc.), mostrando una forte competitività di mercato e ampie prospettive di sviluppo.
